Cпецпредложение | FPM 2913

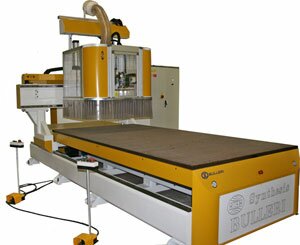

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ модель FPM 2913 – согласно нормам ЕС

Обрабатывающий центр с ЧПУ на 3-х интерполированных осях, спроектирован и изготовлен с горизонтальным неподвижным столом и подвижным порталом для выполнения операций по фрезерованию, сверлению на больших скоростях. Обеспечивает стабильность, высокую производительность, точность обработки и не требует большого технического обслуживания.
Материалы – дерево, МДФ, ДСП, многослойный материал, пластик.
3-х координатный обрабатывающий центр Версия для печати в pdf

ПОРТАЛ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ ЗАКРЫТОГО ТИПА

Портал закрытого типа
Стационарный портальный узел 3-х координатного фрезерного центра с ЧПУ сконструирован как прочная и устойчивая структура и обеспечивает высокоточную качественную обработку и безопасную работу.

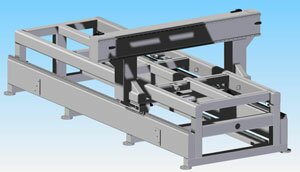

КОНСТРУКЦИЯ СТАНИНЫ 3-Х КООРДИНАТНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

Портал закрытого типа
Структура основания электросварная и стабилизированная. Cпроектирована и изготовлена из стальных толстостенных труб. Профили горячекатаные с повышенной прочностью для правильного распределения нагрузки. Они обеспеченивают статическую и динамическую жесткость при ускорениях , возникающих во время обработки подробнее

ПЕРЕМЕЩЕНИЕ ПО ОСЯМ 3-Х КООРДИНАТНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

5-ти координатный центр
Все движения осей фрезерного станка С ЧПУ производятся по линейным узлам вращающегося типа с направляющими призматической формы из закаленной стали и рециркулирующими шариками для надежности и точности обработки. подробнее

ПОДРОБНЕЕ О ДВИЖЕНИИ

Передачи управляемых осей X, Y и Z осуществляется с помощью серводвигателей типа бесщеточный постоянного магнита имеющих высокие динамические характеристики и высокий крутящий момент.

ДЕТАЛИ ОСИ У

ДЕТАЛИ ОСИ X

ДЕТАЛИ ОСИ Z

РАБОЧАЯ ГОЛОВА ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

5-ти координатный центр Узел фрезерования центра с ЧПУ оснащен патроном с короткой цапфой, высокой скорости с автоматической системой блокировки/разблокировки конуса зажима инструмента Номинальная мощность: 8 кВт

ПРИНУДИТЕЛЬНАЯ СИСТЕМА ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ

5-ти координатный центр
Длительность, надежность и точность работы линейных узлов и кинематических механизмов фрезерного станка с ЧПУ обеспечивается защитными телескопическими ограждениями на вращающихся деталях, а также при помощи системы смазки с централизованным насосным узлом, управляемым при помощи ЧПУ.

РАБОЧИЙ СТОЛ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

5-ти координатный центр
Многофункциональный стол центра с ЧПУ выполнен из композитного материала типа HPL-888W и обработан непосредственно на станке в верхней части в виде сетки с шагом каналов 30 мм, профилированных под укладку резиновых прокладок уплотнения диаметром 8 мм для герметизации разряжения подробнее

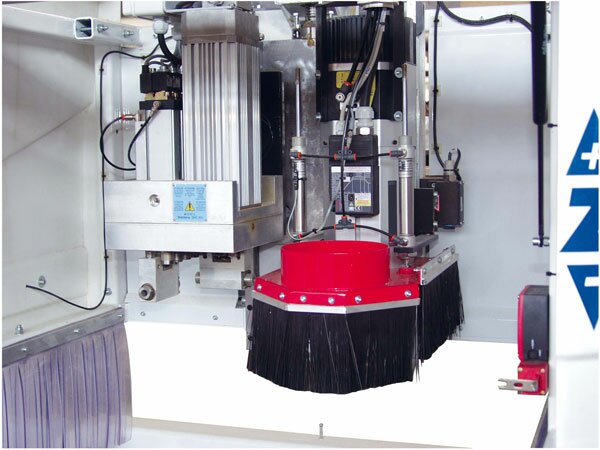

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА АСПИРАЦИИ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

5-ти координатный центр
Станок оснащен централизованной аспирацией отвода стружки и его можно подсоединять одним патрубком в главной установке аспирации.

УПРАВЛЕНИЕ 3-Х КООРДИНАТНЫМ ОБРАБАТЫВАЮЩИМ ЦЕНТРОМ

5-ти координатный центр
Управление 3-х координатным обрабатывающим центром простое , благодаря ЧПУ с ЖК цветным дисплеем TFT . Для форм управления ЧПУ может быть просто запрограммирован по стандартам ISO или , по заявке, оснащен дополнительной системой CAD/CAM подробнее

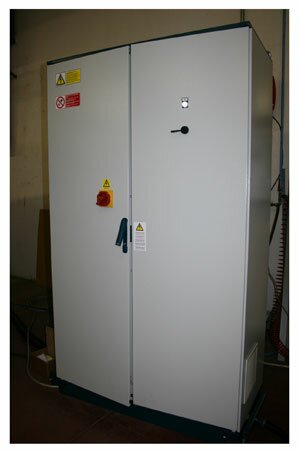

ЭЛЕКТРОШКАФ 3-Х КООРДИНАТНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

5-ти координатный центр
Электрошкаф фрезерного станка с ЧПУ oснащен теплообменником класса защиты IP 55 согласно нормам действующего законодательства.
Фрезерный станок с ЧПУ изготовлен согласно директивам ЕС a macchi (стран - участников) и имеет все необходимые инструкции и описания.

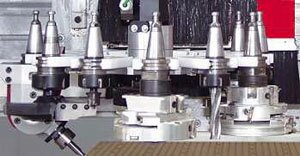

МАГАЗИН ИНСТРУМЕНТА 3-Х ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ НА 8 ПОЗИЦИЙ

5-ти координатный центр
Магазин инструмента на 8 позиций, управляемый ЧПУ станка, перемещается по горизонтальной направляющей с винтовыми подшипниками для достижения позиции смены инструмента под патроном с автоматическим вкл\выкл. и вращается от сервомотора типа BRUSHLESS, связанного с червячным редуктором , позволяющим быструю смену инструмента баз вмешательства в рабочий вертикальный цикл станка.

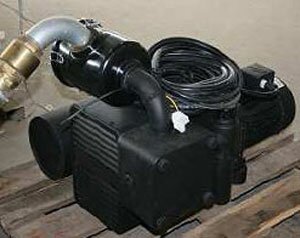

ПОМПА 3-Х КООРДИНАТНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ сухого вакуума 100 куб.м/час подробнее

5-ти координатный центр Помпа сухого вакуума 100 куб.м/час подробнее

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ 3-Х КООРДИНАТНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ FPM 2913

Рабочий стол, мм 2910x1310 из LPM
Выдвижные упоры обрабатывающего центра с ЧПУ
Выдвижной упор с пневмоприводом устанавливается в указанном месте на столе LPM для его использования как точка отсчета для детали обработки или как механизм блокировки вертикальным зажимом. подробнее

УПАКОВКА И ГАРАНТИЯ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА С ЧПУ

Установка не включена.
Обрабатывающий центр с ЧПУ защищается специальной смазкой от коррозии неокрашенных частей: направляющие, винтовые подшипники) и укутывается в пленку. подробнее
